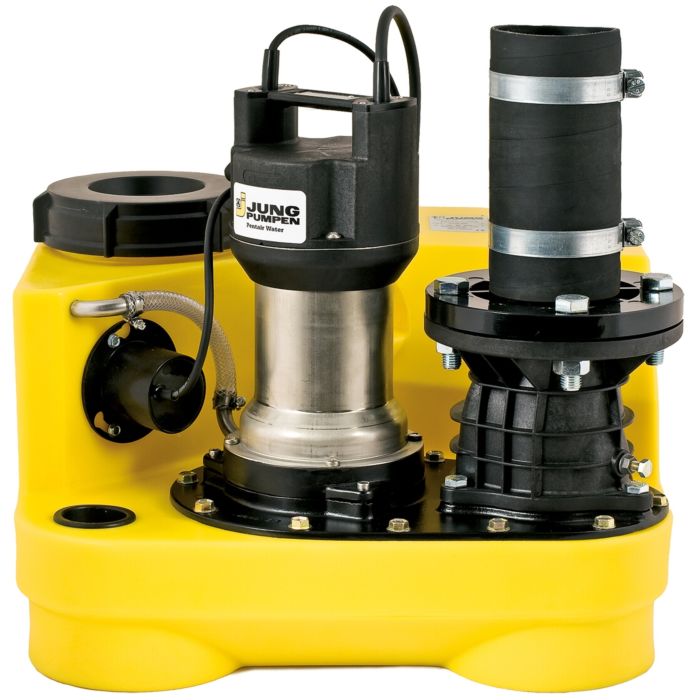

Jung compli Fäkalienhebeanlage JP50076


Die überflutbare Einzelanlage bestehtaus Kunststoffbehälter (PE) in Stufenform mit optimiertem Boden zur Reduzierung von Ablagerungen und Verstopfungen, Trägerplatte aus Grauguss mit integriertem Ringgehäuse, aufgesetzter Motor, Rückschlagklappe und Druckabgang.

Behälter:

Maße: 445 x 605 x 540 mm (HxBxT)
Behälterinhalt: 50 l
Stutzen für Lüftungsleitung DN 70 mit Überschiebmuffe, wahlweise als Muffe in DN 50
4 Zuläufe DN 100/50 an drei Seiten und oben.

Ausführung als Muffe mit Klemmflansch und Einschubbegrenzung.
Zulaufhöhe an den Seiten: 180 mm
Zusatzanschluss 50 mm vertikal als Muffe für z.B. eine Handmembranpumpe.
Zusatzanschluss 50 mm horizontal als Muffe
Anschlussflansch DN 80
Elastische Verbindung mit 2 Spannschellen für Druckrohr mit Außendurchmesser 90 mm
Tauchmotorpumpe vertikal, einstufig zur Förderung von Abwasser gemäß DIN 1986-3,
betriebsfertig auf dem Behälter montiert, Freistromrad mit großem
freien Durchgang, trockenlaufsicher durch Dauerfettfüllung, Motorthermostat zum Schutz vor Überhitzung, Leitungseinführung längswasserdicht vergossen
und durch Steckverbindung tauschbar.
Freier Durchgang: 50 mm
Fördermenge Q: 33-13 cbm/h
Förderhöhe H: 1-9 m
Motorschutzart: IP 68
Spannung: 1/N/PEx230
Motorleistung P2: 0,95 kW
Motordrehzahl n: 2725 1/min
Betriebsart: S3 nach VDE
Druckstutzen: DN 80
Gewicht: 31 kg
Steuerung:
Automatisches und wasserstandsabhängiges Ein- und Ausschalten
Niveauerfassung im Behälter eingebaut.
Steckergehäuse, 121x66x55 mm (HxBxT),
Schutzart IP 44, 4m Leitung,
LED-Anzeige "betriebsbereit"
Hand-0-Automatikschalter
Netzabhängiger Alarmsummer
Potentialfreier Sammelstörmeldekontakt

MERKMALE
ETIM-7.0: Abwasserhebeanlage (EC010860)
Geeignet für Fäkalien Ja
Werkstoff des Behälters Kunststoff
Werkstoffgüte des Behälters PE-80
Werkstoff des Pumpengehäuses Gusseisen
Werkstoffgüte des Pumpengehäuses Gusseisen GG 25 (GJL-250)
Geeignet für Außeneinsatz Nein
Aufstellung hinter dem Toilettenbecken Nein
Behältervolumen 50 l
Anzahl Pumpen 1
Max. Förderhöhe 10 m
Max. Abmessung feste Teile 525 mm
Mit Schneidwerk Nein
Anschluss Zulauf Klemmring
Durchmesser Anschluss Zufuhrseite DN 100
Durchmesser Anschluss Zufuhrseite 110 mm
Anzahl Einlassöffnungen 2
Anschluss Druckseite Flansch
Durchmesser Anschluss Druckseite DN 80
Durchmesser Anschluss Druckseite 90 mm
Mit Rückschlagklappe Ja
Druckstufe Flansch PN 2,5
Mit Entlüftung Ja
Anschlussspannung 1 x 230 V
Frequenz 50 Hz
Aufgenommene Motorleistung (P1) 1370 W
Motorausgangsleistung (P2) 980 W
Nennstrom 6 A
Schutzart (IP) IP68
Isolationsklasse nach IEC B
Elektrischer Anschluss Anschlusskabel mit Stecker
Breite 525 mm
Tiefe 525 mm
Höhe 498 mm
Alarmfunktion Ja
Alarmausgang Ja
