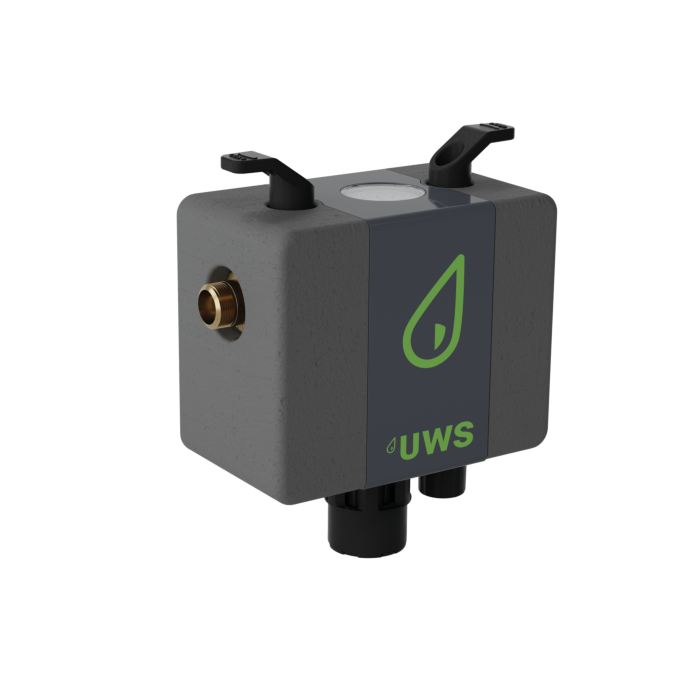

Combinaison de remplissage UWS 300920
Le système de remplissage UWS BA DN 15 est utilisé pour le remplissage automatique des circuits fermés de chauffage d'eau chaude sanitaire . Le séparateur intégré BA, conforme à la norme DIN EN 1717, empêche efficacement le reflux d'eau chaude sanitaire dans le réseau d'eau potable. Ceci permet un raccordement direct et fixe du système de chauffage à l'installation d'eau potable, conformément à la norme EN 1717.
L'appareil est équipé de vannes d'arrêt d'entrée et de sortie , d'un détendeur avec manomètre et d'un filtre intégré en acier inoxydable . Le détendeur garantit une pression constante et optimale dans le système.
La pression de sortie est réglable de 1,5 à 4 bars et est préréglée en usine à 1,5 bar . Le boîtier robuste est en laiton forgé et comporte des raccords à vis des deux côtés ainsi qu'une enveloppe d'isolation thermique .
Données techniques :
- Raccordement : filetage mâle 1/2"
- Diamètre nominal : DN 15 (raccordement à vis DN 20)
- Pression de précharge minimale : 2,5 bar
- Pression de précharge maximale : 10 bar
- Pression de retour réglable : 0,75 – 5 bar
- Réducteur de pression de sortie : 1,5 – 4 bar (réglage d’usine : 1,5 bar)
- Température de fonctionnement maximale : 65 °C
- Température de fonctionnement admissible (côté eau potable) : max. 30 °C
- Séparateur de système BA conforme à la norme DIN EN 1717 (catégorie de fluide 4)
- Matériau du boîtier : laiton forgé
- Grille anti-salissures intégrée en tissu d'acier inoxydable
Ce système de remplissage permet un remplissage automatique, pratique et sûr, du système de chauffage à pression constante.
